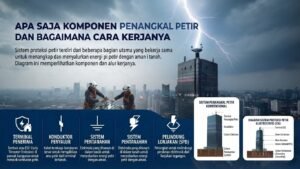

Apa Saja Komponen Penangkal Petir & Bagaimana Cara Kerjanya ?
Part dan Cara Kerja Penangkal Petir
Penangkal petir merupakan bagian penting dari sistem proteksi bangunan untuk mengurangi risiko kerusakan akibat sambaran petir. Sistem ini tidak dapat mencegah terjadinya petir, tetapi dirancang untuk menyediakan jalur arus yang terkendali sehingga dampak sambaran terhadap bangunan dan penghuninya dapat diminimalkan.
Di Indonesia, terdapat standar yang berkaitan dengan sistem proteksi petir, termasuk SNI 03-7015-2004 tentang Sistem Proteksi Petir pada Bangunan Gedung dan SNI 03-6652-2002 tentang perencanaan proteksi bangunan dan peralatan terhadap sambaran petir. Keduanya tercatat berstatus berlaku pada katalog BSN.
Part atau Komponen Penangkal Petir
Sistem penangkal petir bukan hanya berupa batang yang dipasang di atas atap. Secara umum, sistem proteksi petir eksternal terdiri dari terminasi udara, konduktor penyalur, dan terminasi bumi atau grounding. Sistem proteksi internal dapat ditambahkan untuk mengurangi risiko akibat tegangan lebih dan perbedaan potensial di dalam bangunan.
1. Air Terminal atau Terminal Udara
Air terminal merupakan bagian yang ditempatkan pada bagian atas atau titik tertentu pada bangunan sebagai bagian dari sistem terminasi udara.
Komponen ini berfungsi sebagai bagian dari sistem yang menyediakan titik sambaran dan kemudian menghubungkannya dengan jalur konduktor menuju grounding.
Pada sistem konvensional, air terminal dapat berupa batang logam yang ditempatkan pada titik strategis sesuai hasil perencanaan proteksi.
Penting: air terminal bukan berarti “menarik” semua petir ke bangunan. Sistem proteksi dirancang untuk mengendalikan jalur arus apabila bangunan terkena sambaran.
2. Down Conductor atau Konduktor Penyalur
Down conductor merupakan penghantar yang menghubungkan sistem terminasi udara dengan sistem pembumian.
Ketika terjadi sambaran pada sistem terminasi udara, arus petir dialirkan melalui konduktor penyalur menuju grounding. Karena membawa arus dengan karakteristik sangat tinggi, jalur konduktor harus dirancang dan dipasang dengan benar.
Dalam pemasangannya, jalur konduktor perlu diperhatikan agar kontinu, memiliki sambungan yang baik, dan menghindari konfigurasi yang dapat meningkatkan impedansi jalur.
3. Grounding atau Sistem Pembumian
Grounding merupakan bagian yang sangat penting dalam sistem proteksi petir. Setelah arus dialirkan melalui down conductor, sistem pembumian menyediakan jalur untuk mendispersikan arus ke tanah.
Sistem grounding dapat menggunakan elektroda bumi dengan konfigurasi yang disesuaikan dengan kondisi tanah dan desain instalasi.
Karena karakteristik tanah setiap lokasi berbeda, desain grounding sebaiknya tidak hanya berdasarkan perkiraan, tetapi mempertimbangkan kondisi tanah dan hasil pengukuran yang relevan.
4. Bonding dan Equipotential Bonding
Bonding digunakan untuk menghubungkan bagian-bagian konduktif tertentu agar perbedaan potensial yang berbahaya dapat dikurangi ketika terjadi sambaran petir.
Pada bangunan dengan banyak struktur logam, instalasi listrik, pipa, rangka baja, atau sistem utilitas lainnya, aspek bonding menjadi bagian penting dari perencanaan proteksi.
5. Surge Protection Device (SPD)
Selain sambaran langsung, petir juga dapat menimbulkan tegangan lebih transien yang masuk melalui jaringan listrik atau jalur komunikasi.
SPD digunakan sebagai salah satu bagian perlindungan internal untuk membatasi tegangan lebih dan membantu mengalihkan energi surge sesuai desain sistem.
Karena itu, sistem proteksi petir yang baik tidak hanya memperhatikan instalasi di luar bangunan, tetapi juga perlindungan instalasi di dalam bangunan.
Cara Kerja Penangkal Petir
Secara sederhana, prinsip kerja sistem proteksi petir dapat digambarkan sebagai:
Sambaran petir → Air Terminal → Down Conductor → Grounding → Tanah
Tahap 1 – Sambaran Mengenai Sistem Terminasi Udara
Apabila sambaran petir mengenai area yang dilindungi dan titik sambaran berada pada sistem terminasi udara, energi listrik dari sambaran tersebut diterima oleh sistem.
Tahap 2 – Arus Dialirkan Melalui Down Conductor
Arus kemudian mengalir melalui konduktor penyalur yang menghubungkan bagian atas bangunan dengan sistem pembumian.
Tujuan utama jalur ini adalah memberikan jalur konduktif yang dirancang agar arus petir tidak mencari jalur yang tidak diinginkan melalui bagian bangunan atau instalasi lainnya.
Tahap 3 – Arus Diteruskan ke Grounding
Dari down conductor, arus diteruskan menuju sistem terminasi bumi.
Sistem grounding kemudian membantu mendispersikan energi arus ke tanah sesuai dengan desain sistem pembumian.
Tahap 4 – Perlindungan Internal Bekerja
Pada instalasi yang dilengkapi perlindungan internal, bonding dan SPD membantu mengurangi risiko akibat perbedaan potensial serta tegangan lebih yang dapat terjadi selama peristiwa petir.
Mengapa Semua Komponen Harus Terhubung dengan Baik?
Kesalahan yang sering terjadi adalah menganggap terminal petir sebagai satu-satunya komponen penting. Padahal, sistem proteksi merupakan satu kesatuan.
Air terminal yang bagus tetapi tidak memiliki jalur down conductor yang tepat tidak akan memberikan perlindungan sebagaimana sistem yang dirancang lengkap.
Begitu pula grounding harus dirancang sesuai kondisi instalasi. Standar SNI IEC 62561-2:2012, misalnya, secara khusus mencakup persyaratan untuk konduktor dan elektroda bumi pada komponen sistem proteksi petir.
Penangkal Petir Tidak Menjamin Bangunan 100% Bebas Risiko
Hal penting yang perlu dipahami adalah sistem proteksi petir tidak dapat mencegah terjadinya sambaran petir dan tidak memberikan jaminan perlindungan absolut. Tujuan utamanya adalah mengurangi risiko kerusakan dan bahaya melalui desain serta pemasangan yang tepat.
Karena itu, perencanaan sistem sebaiknya mempertimbangkan karakteristik bangunan, fungsi bangunan, lingkungan sekitar, tingkat risiko, instalasi yang terdapat di dalam bangunan, serta standar teknis yang digunakan.
Pentingnya Pemeriksaan dan Perawatan
Setelah sistem terpasang, pemeriksaan secara berkala penting dilakukan untuk memastikan terminal, konduktor, sambungan, grounding, bonding, dan perangkat proteksi lainnya tetap dalam kondisi baik.
Pemeriksaan juga dapat membantu menemukan masalah seperti korosi, sambungan yang longgar, kerusakan konduktor, atau perubahan kondisi sistem grounding.
Untuk bangunan industri, gedung, fasilitas publik, dan proyek tertentu, pemeriksaan serta pengujian sebaiknya dilakukan oleh tenaga yang kompeten dan mengikuti persyaratan yang berlaku.
Part utama penangkal petir terdiri dari air terminal, down conductor, dan grounding system, sedangkan sistem proteksi yang lebih lengkap dapat dilengkapi dengan bonding dan SPD.
Cara kerjanya adalah menyediakan jalur yang terencana untuk menerima dan menyalurkan arus petir dari bagian atas bangunan melalui konduktor menuju sistem pembumian. Dengan perencanaan yang tepat, sistem proteksi petir dapat membantu mengurangi risiko kerusakan bangunan, instalasi, peralatan, serta keselamatan manusia.
Jika Anda membutuhkan jasa instalasi penangkal petir, grounding system, pemeriksaan, riksa uji, atau konsultasi sistem proteksi petir, sebaiknya lakukan survei dan perencanaan terlebih dahulu agar sistem yang dipilih sesuai dengan kondisi dan kebutuhan bangunan.
